电热鼓风干燥箱的结构和操作要求

一、电热鼓风干燥箱的结构

电热鼓风干燥箱由箱体、电加热鼓风系统、控温系统三部分组成。

箱体由工作室和外箱壳组成，箱体外壳均采用钢板表面喷塑处理。工作室按用户要求分镜面不锈钢板和镀锌板制成。室内采用不锈钢钢丝制成的搁板高度可调。箱门上有大面积的双层钢化玻璃视察窗，能清晰观察到箱内加热干燥物品。工作室与箱门的结合部装有耐热硅橡胶密封圈，以保证工作室的密封性。电源开关、温度显示屏、温度控制器、风机开关等均安装在左侧便于操作。

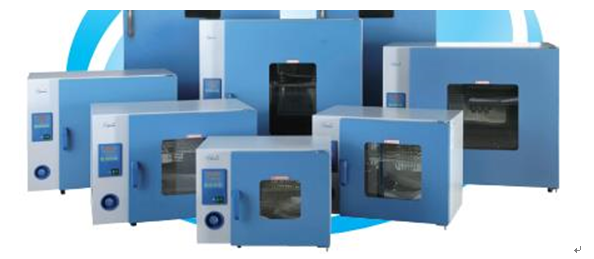

上海一恒DHG-9030A鼓风干燥箱

电加热鼓风系统由风机、风道、电加热件组成，电加热管或电加热丝、风机等部件安装在工作室底部。

控温系统由控温仪、功率管(或电热丝)、温度传感器组成。

二、电热鼓风干燥箱使用前准备

1、干燥箱安放在室内干燥及水平处。

2、应在供电线路中安装与设备相配电流的空气开关一只，供此箱用，并用比电源线粗一倍的导线作接地线。

3、通电前，先检查干燥箱的电气性能，并应注意是否有断路或漏电现象。

4、型号不一样的干燥箱温控仪型号有区别，使用前先确认温控仪型号。智能PID控温的控温仪表，使用说明参考配使用说明书。普通数显温控仪，温度的预置设定值，由设定电路设定器，(旋钮)调查。

三、电热鼓风干燥箱操作及要求

1、待一切准备就绪，可放入试品，关上箱门，必须同时旋开排气阀，空隙约10m/m左右，此时即可接上电源，开始工作。

2、接上电源后，即可开启2组加热开关，再将控制仪表的按键设置你所需要的温度即可。指示灯亮，同时可开启鼓风机开关，使鼓风机工作。

3、当温度升到所需的温度时，指示灯灭。刚开始恒温时可能会出现温度继续上升，此乃余热影响，此现象约半小时左右会趋于稳定。在恒温过程中，借助箱内控温器自动控温，不用人工管理。

4、恒温时可关闭一组加热开关，只留一组电热器工作，以防功率过大，影响恒温的灵敏度。

5、显示器显示当前温度测量值还是设定值由测量，由设定选择开关状态决定，按下时显示设定值，将预置旋钮顺时针方向，调节到预置值，再按一下，恢复显示测量值。

6、欲观察工作室试品情况，可开启箱内，借箱内一玻璃门观察之，但箱门以不常开启为宜，以防影响恒温，并且当温度升到300℃时，开启箱门可能会使玻璃门急骤冷却而破裂。

7、不可任意卸下侧门，扰乱或改变线路，唯当该箱发生故障时卸下侧门，按线路逐一检查。如有重大故障时可与生产厂家或经销商联系。

8、此箱为非防爆干燥箱，故带有易燃挥发物品，切勿放入干燥箱内，以防发生爆炸。

9、每台干燥箱附有试品搁板，注意每块搁板的平均负荷，放置试品时切勿过密与超载，以防影响热空气对流。同时在工作室底部散热板上不能放置试品以防过热而损坏试品。

10、用户使用该箱时，请同时阅读说明书。
