气相色谱仪带氢火焰离子检测器基线双向毛刺故障解读
点击: 次 时间:2016-11-22 10:29
一、概述
本文主要气相色谱仪带氢火焰离子检测器GC-FID基线出现双向毛刺，如何进行判断和解决。一般是导线和收集器核心不能良好的接触，工作时，FID的信号时断时续，造成了双向毛刺的信号。
二、详细解读

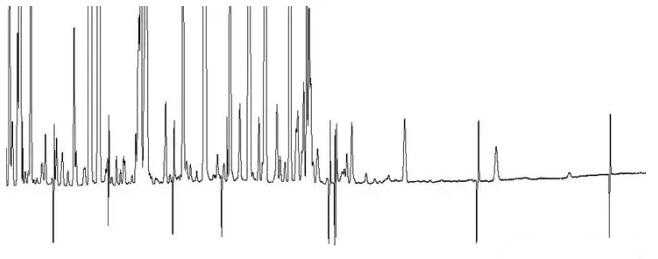

如上色谱图中可以看到明显的干扰信号，即双向的毛刺信号。这些异常信号的特点是，宽度很窄，在强度轴上双向出现，间隔没有规律。一般这样形态的信号就是双向毛刺。

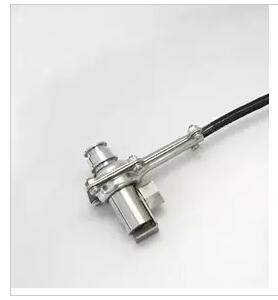

出现该故障的原因大多与电气问题相关，例如电气干扰、电源不良等问题。解决办法之一是更换FID的收集极。

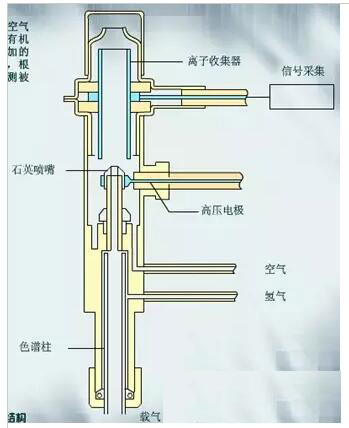

FID收集极内部结构如下图所示：

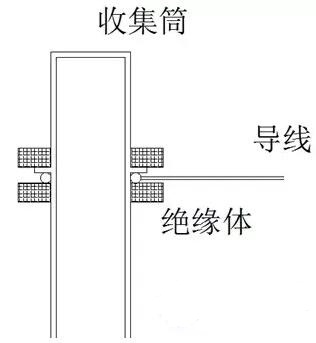

图中蓝色标示的部分是电气部分，收集极的核心部件是一个筒状的收集器，将其放大和概括如下图：
收集极内部的陶瓷绝缘体将导线和收集筒压紧，使其实现电气接触。一般出现双向毛刺的原因是导线和收集筒之间接触不良好。一般收集极组装不良会造成导线的接触问题。
为了验证此推测，将收集极装在正常工作的仪器上，开启仪器系统，此时基线正常。用手轻轻的拉拽了一下导线，基线上又出现了双向的毛刺，故障重现了，至此确认问题。
上一篇：气相色谱仪漏气的发现与排除 下一篇：气相色谱仪漏气的发现与排除
本文主要气相色谱仪带氢火焰离子检测器GC-FID基线出现双向毛刺，如何进行判断和解决。一般是导线和收集器核心不能良好的接触，工作时，FID的信号时断时续，造成了双向毛刺的信号。
二、详细解读
出现该故障的原因大多与电气问题相关，例如电气干扰、电源不良等问题。解决办法之一是更换FID的收集极。
图中蓝色标示的部分是电气部分，收集极的核心部件是一个筒状的收集器，将其放大和概括如下图：
收集极内部的陶瓷绝缘体将导线和收集筒压紧，使其实现电气接触。一般出现双向毛刺的原因是导线和收集筒之间接触不良好。一般收集极组装不良会造成导线的接触问题。
为了验证此推测，将收集极装在正常工作的仪器上，开启仪器系统，此时基线正常。用手轻轻的拉拽了一下导线，基线上又出现了双向的毛刺，故障重现了，至此确认问题。
（内容参考仪器信息网）
