上海雷磁JPB-607A型溶解氧测定仪测试空气氧含量是怎么回事？
点击: 次 时间:2016-06-25 10:31
上海雷磁JPB-607A型溶解氧测定仪仪器由极谱型复膜氧电极与带有微处理机电子单元两大部分组成。

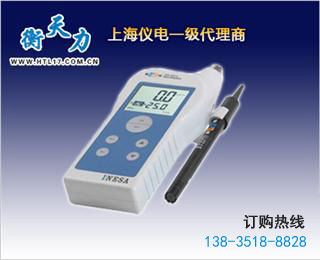

JPB-607A型溶解氧测定仪[点击查看价格]
极化电压输出0.7伏左右电压，施加于氧电极上，银接电源正极，黄金接电源负极。黄金电极与I-V转换单元的集成运算放大器连接。在此单元中，来自于电极的电流讯号转换成电压讯号，同时对电极的温度系数作部份补偿，I-V单元的输出讯号，再送入温度补偿单元中，对电极温度系数进行全补偿，最后由数字显示测量结果。
氧传感器称氧电极。电极的阴极由Φ4mm黄金片组成，阳极即参比电极为银电极，两极的空间充入电解液，顶端被聚四氟烯薄膜复盖，当在金极与银极间加0.7伏左右极化电压后，渗透过薄膜的氧在黄金阴极上还原产生如下反应：
阴极：O2+2H2O+4e→4OH- (1)
银阳极发生的反应如下：
阳极：4Ag++4Cl--4e→4AgCl (2)
由于电极上发生氧化－还原反应，电子转移产生了正比于样品中氧分压的电流。无氧时，氧电极中没有电流，有氧时，电流大小可用下列公式表示：
Pm
l＝K•N•F•A----•Cs (3)
dm
式中：K：为常数；
N：反应过程中得失电子数
F：为法拉第常数
Pm：为薄膜的渗透系数；
dm：为薄膜的厚度；
A：为阴极面积；
Cs：为样品中的氧分压；
l：为扩散电流。
当电极结构固定。阴极面积一定。薄膜的种类与厚度一定。A.Pm.dm均为常数，此时式(3)变为：
i＝k•Cs (4)
式(4)表明，在一定温度下，扩散电流的大小与样品中氧分压成正比例关系。测得电流值的大小，便可知样品中氧浓度。
仪器用已知溶解氧浓度的标准样品校准至跨度后，便可以直接读出被测样品中溶解氧浓度。测试空气氧含量的原理就是如此。
