便携式智能多参数水质分析仪的研制及其应用说明

上海雷磁仪器厂浅析利用传感器分析技术、单片机控制技术及系统集成技术,研制了一种新型便携式智能多参数水质分析仪及其应用系统。便携式智能多参数水质分析仪集成有定位、传感器检测、控制、显示等模块,可同时检测水温、pH、溶解氧、电导率、浊度、氨氮、COD 等水质参数,测量精度高,稳定性好；内置高性能锂电池,交／直流双系统供电,续航时间超过10 h ；集成度高、体积小、总质量小于 8 kg,便于携带。应用系统人机交互界面友好,可同时与若干台便携式智能多参数水质分析仪进行配网连接,实现多任务并行处理及分析仪管理功能。便携式智能多参数水质分析仪及其应用系统实现了高度集成、便携化、低功耗、可靠及准确测量,具有操作简单、分析快速、环境友好、无二次污染的特点,适用于水质应急监测、区域水质网格化布点监测及实验室检测等。

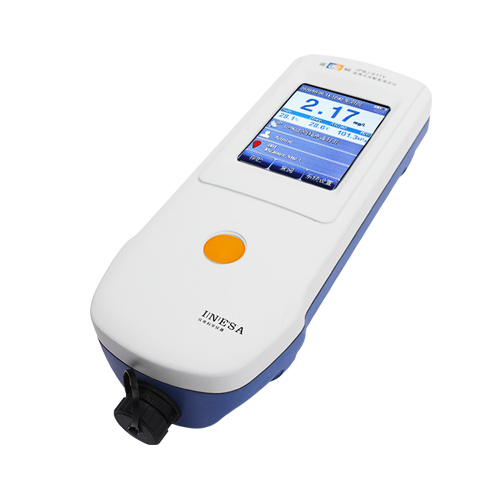

上海雷磁JPBJ-611Y便携式溶解氧测定仪便携式智能多参数水质分析仪采用系统集成架构,融入便携、轻巧的设计理念,控制模块、传感器模块、无线数据传输模块、双系统供电模块、定位模块以及显示屏、串口、实时时钟等外围电路均集成在可手提的防水便携箱内,封装成独立、便携的分析仪控制主机。

便携式智能多参数水质分析系统的结构示意图,包括多个分别设置于各待测区域内的便携式智能多参数水质分析仪、与各个水质分析仪连接的无线数据传输模块、远程管理终端。远程管理终端与无线数据传输模块连接,用于接收并存储通过无线数据传输模块传回的水质数据和当前位置信息,水质分析仪与无线数据传输模块配合实现仪器远程管理功能。远程管理终端存储数据量大,至少可存储一年的数据信息。可选配服务器端管理软件系统,实现互联网自由查询水质监测数据,手机端实现实时查看等功能；该仪器体积小、重量轻、便于携带移动；可实现无人值守水质自动在线连续监测；可安装在支架上；针对河道安装各种工况及实验室检测,提供相应的安装附件,方便仪器在各种工况下的快速部署为适应水质监测多样化的应用需求,便携式智能多参数水质分析仪设计了多种场景的应用,配套辅助配件,实现突发水质污染事件的便携应急监测、突发水质污染事件的短周期在线自动监测、区域水质网格化监测及水样的实验室检测等多种场景的应用。设计了一种便携式智能多参数水质分析仪及其应用系统,介绍了基于电极法的水质分析仪的硬件结构、基本原理、操作软件和应用系统。便携式智能多参数水质分析仪采用集成架构,包括定位、传感器检测、控制、显示等模块,可同时检测水温、pH、溶解氧、电导率、浊度、氨氮、COD 等多种水质参数,操作软件人机交互界面友好；采用单片机技术,双系统供电,解决了功耗、准确性、稳定性等方面的问题。应用系统可同时与若干台便携式智能多参数水质分析仪进行配网连接,实现多任务并行处理及分析仪管理功能。该仪器及其应用系统可以使用户／管理人员及时知晓当前位置的水质情况,使得水质监测省时省力,符合实际应用需要。此外,还设计了多种配套辅助配件,分析仪及其应用系统搭配配套辅助配件,拓宽了产品的应用场景,充分发挥了分析仪的应用价值。
